TM-fx风向传感器测量参数
※量程：0 ～360°(分16个固定风向值，其中“北”由传感器上的箭头标志标出)
※电压信号：0 ～ 2.0 V（波动范围±40mV ）
※电流信号：4 ～ 20 mA（波动范围±0.4mA）
※转换公式：风向典型值=(I-4)/1.06666 电压型= (V-0.4)/ 0.106666
其中电压型对应表格如下所示：（使用时可通过查表法或直接运算求得风向值）
|
北 |
东北偏北 |
东北 |
东北偏东 |
|
400±40mV |
50±40mV |
613±40mV |
720±40mV |
|
东 |
东南偏东 |
东南 |
东南偏南 |
|
826±40mV |
933±40mV |
1040±40mV |
1146±40mV |
|
南 |
西南偏南 |
"西南 |
西南偏西 |
|
1253±40mV |
1360±40mV |
1466±40mV |
1573±40mV |
|
西 |
西北偏西 |
西北 |
西北偏北 |
|
1680±40mV |
1786±40mV |
1893±40mV |
2000±40mV |
TM-fx风向传感器电路参数
※工作电压：7～24V(典型值12V)
※静态功耗：约 7mA(电压型) 约 10mA(电流型)
※响应时间：100mS
※刷新间隔：100mS
※工作温度范围：-30℃～70℃
TM-fx风向传感器功能特点
※体积小巧，携带方便，安装简单
※测量精度较高，量程宽，稳定性好
※输出信号线性度好，具备较强的抗干扰能力
TM-fx风向传感器适用范围：
※该传感器可测量室外环境中的风向，测量分东、西、南、北、东南、西南、西北、东北等十六个方向，具有很高的。该仪器用于环保、气象、农业、林业、水利、建筑、科研及教学等领域。
TM-fx风向传感器外型规格：
※外型小巧轻便，美观坚固，便于携带和组装，风向标形状合理，对自然界风向具有的定位作用。

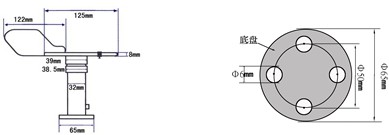

※规格如右图所示：
